一、結構特點

　　NE( TB)系列斗式提升機由運行部件(斗鏈裝置)、驅動裝置、上部裝置、下部裝置、中部殼 體組成。

　　斗鏈裝置由料斗和套筒滾子鏈組成。分單鏈和雙鏈兩種布置型式，頭部驅動裝置設置逆止器，逆止可靠。卸料口裝有防回橡膠板，中間節裝有軌道以防止牽引鏈條在工作中擺動。設備的進出料口、提升高度均可根據現場工藝要求靈活布置。

　　NE( TB)斗式提升機采用流入式喂料，混合式或重力式卸料方式卸料。且采用密集型布置的大容量的料斗輸送，鏈速低，提升量大。

　　NE( TB)斗式提升機牽引鏈采用板鏈式高強度耐磨鏈條，因此可達到較高的提升高度。

　　牽引輸送鏈采用重錘杠桿式重力自動張緊裝置，保證提升鏈在運行中始終保持適度的張緊狀態，使設備處于最佳運行狀態。

　　二、適用范圍

　　NE( TB)系列斗式提升機適用于垂直輸送粉狀、備，亦可提升磨琢性大的物料。廣泛應用于冶金、溫度不超過2500C，最大提升高度50m。

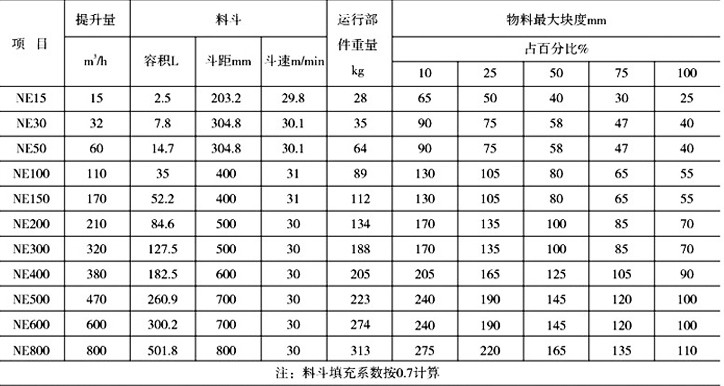

　　三、NE系列斗式提升機性能參數：
